項目介紹
徐州/銅山華潤電力有限公司4×300MW+2×1000MW燃煤發電機組現有2臺DQ1000/1500.30型斗輪機，懸臂皮帶中心距30米；2臺DQ1800/1800.40型斗輪機，懸臂皮帶中心距40米。由于種種原因的影響，皮帶經常性的跑偏，又無法徹底及時調整過來，不僅造成皮帶的跑偏撒煤，而且加速了皮帶的磨損，平均9個月皮帶就要更換，輪斗處的改向滾筒平均10個月就要更換，設備的安全穩定性差，嚴重影響斗輪機的安全穩定運行，在大量調研的基礎上，對糾偏裝置和滾筒進行了優化改進，采用了強力液壓糾偏裝置和陶瓷包膠技術解決了這一問題。
改造單位
江蘇富萊士機械有限公司
改造說明
徐州/銅山華潤電力有限公司4×300MW+2×1000MW燃煤發電機組現有2臺DQ1000/1500.30型斗輪機2臺DQ1800/1800.40型斗輪機，包含斗輪結構、俯仰機構、回轉機構、走行機構、懸臂皮帶機、折返式單尾車、電纜卷筒、控制/動力電纜、夾軌器、除塵裝置等。懸臂皮帶機的改向滾筒為普通包膠滾筒，不耐磨，壽命短，特別是輪斗處的滾筒磨損更為嚴重，平均10個月就要更換，重新更換新滾筒或者重新包膠。該處滾筒磨損也不均勻，從而造成皮帶跑偏撒煤，撒落的煤又加劇了滾筒的磨損，進一步造成皮帶跑偏，雖然皮帶有調偏裝置，但原有的機械式調偏裝置調偏的效果不好，形成了惡性循環，加速了皮帶的磨損，平均9個月皮帶就要更換，設備可靠性差，嚴重影響斗輪機的安全穩定運行。
方案解析
1、原因分析及對策
1.1 安裝時皮帶機主動滾筒中心線與皮帶機中心線不垂直。對策：調整中心線互相垂直。
1.2 安裝時皮帶機主動滾筒與從動滾筒不平行。對策：調整平行度。
1.3 安裝時皮帶機從動滾筒中心線與皮帶機中心線不垂直。對策：調整中心線互相垂直。
1.4 安裝時托輥支架與皮帶不垂直。對策：調整中心線互相垂直。
1.5 安裝時皮帶彎曲不正。對策：調整彎曲度。
1.6 安裝時拉緊裝置張緊力不均。對策：調整。
1.7 雨雪天氣影響。對策：消除雨雪的影響。
1.8 下平行托輥損壞較多。對策：更換損壞的托輥。
1.9 調偏托架損壞不靈活。對策：更換并重新選型。
1.10 托輥及滾筒表面粘煤。對策：清理粘煤。
1.11 有雜物卡死。對策：調整中心線互相垂直。
1.12 滾筒包膠不均勻。對策：更換新滾筒或者重新包膠。
1.13 皮帶接頭不正。對策：重新做接頭
1.14 輪斗溜煤板出落料點偏離皮帶中心。對策：調整落煤點。
綜合分析：
針對以上種種原因并采取了相應對策的實施，效果好轉。但跟蹤一段時間發現，輪斗處的改向滾筒由于接近煤堆，煤塵、煤顆粒較多，輪斗撒落的煤會進入皮帶的下層而帶入滾筒，普通包膠的膠面磨損比較快，磨損也不均勻，很快又造成皮帶的跑偏磨損。
綜合對策：
通過大量的調研和實地考察，結合現場實際情況把改向滾筒的普通包膠改為陶瓷包膠，其特點是耐磨損，使用壽命長（是普通包膠滾筒的3到5倍）。把機械式調偏裝置改為強力液壓糾偏裝置，其特點是調偏力矩大，轉動靈活，調偏的效果好。
2、施工方案

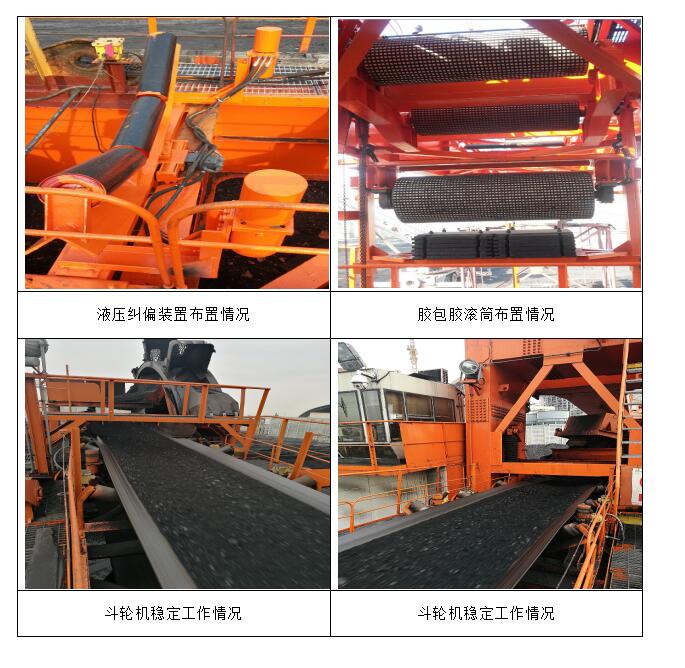

2.1 在每臺斗輪機的懸臂皮帶機的頭部、中間位置、尾部三個位置的原有機械式調偏裝置拆除，在相應位置上安裝上強力液壓糾偏裝置3組，下強力液壓糾偏裝置3組。
2.2 在每臺斗輪機上有8只橡膠包膠滾筒，其中懸臂皮帶機上有5只橡膠包膠滾筒，拆除原有的8只橡膠包膠滾筒，在相應位置上安裝8只相同規格的陶瓷包膠滾筒。
實施效果
1、斗輪機懸臂皮帶液壓糾偏裝置運行可靠穩定，滾筒和皮帶磨損量小，減少了設備檢修時間，提高了設備的利用率，達到了很好的預期效果。
2、斗輪機取料作業時的撒煤漏煤現象明顯減少，降低了維護人員的勞動強度和安全作業風險，節約了檢修和維護成本，提高了設備的安全可靠性，現場工作環境得到積極有效改善。
